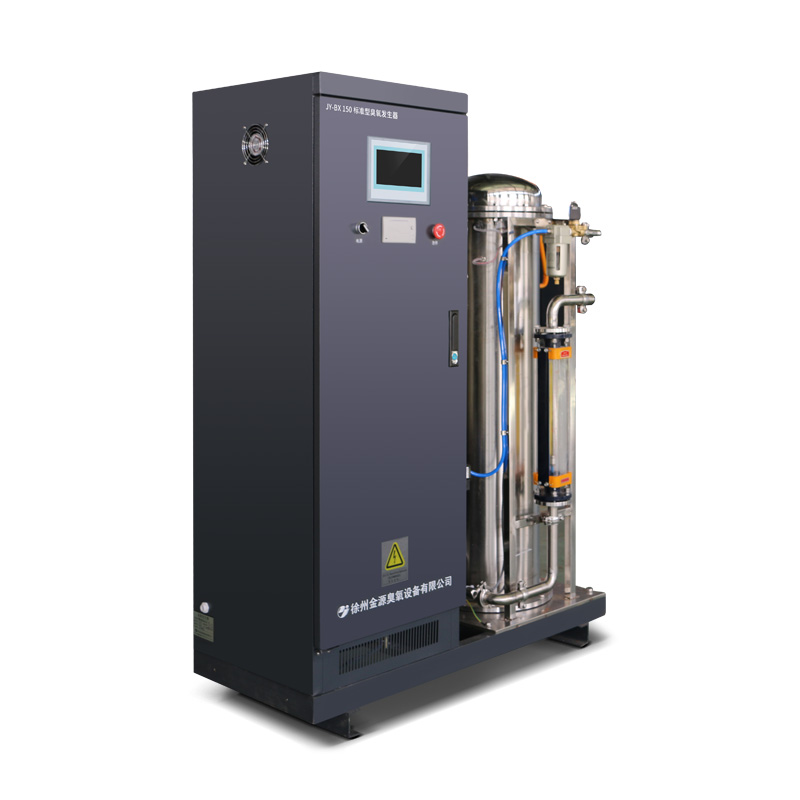

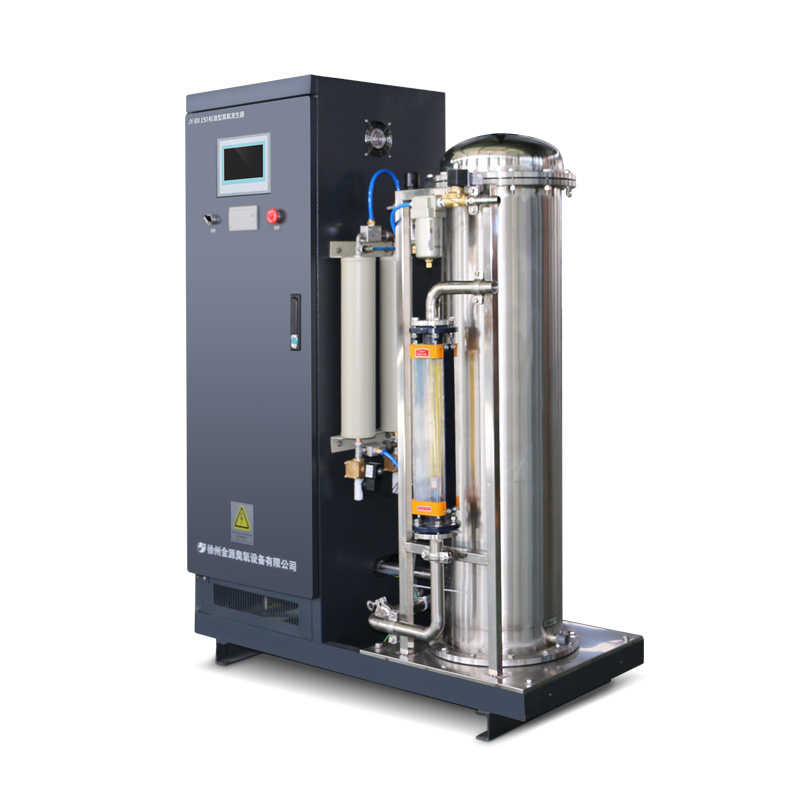

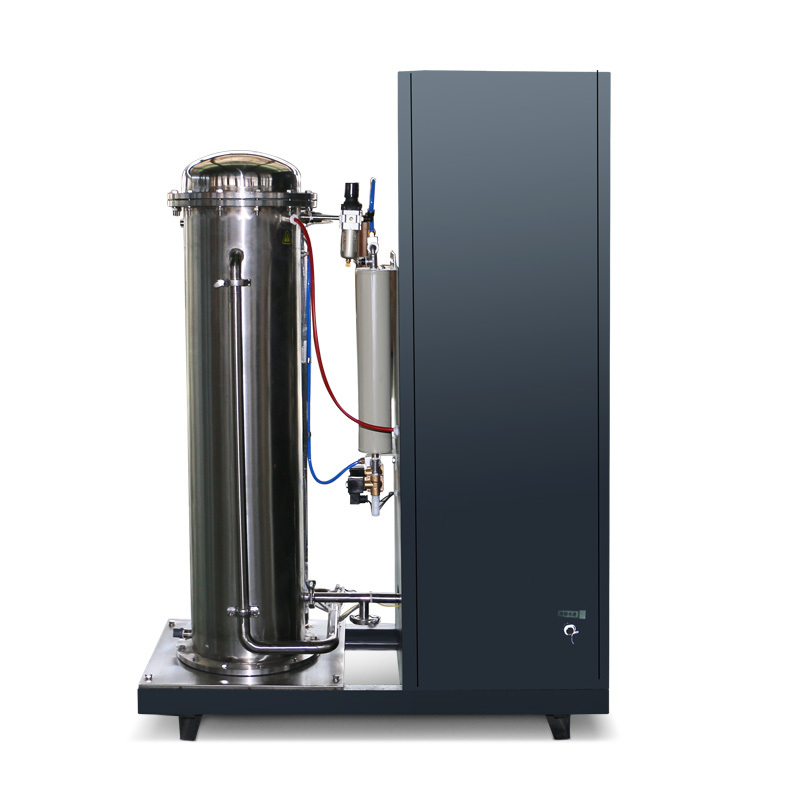

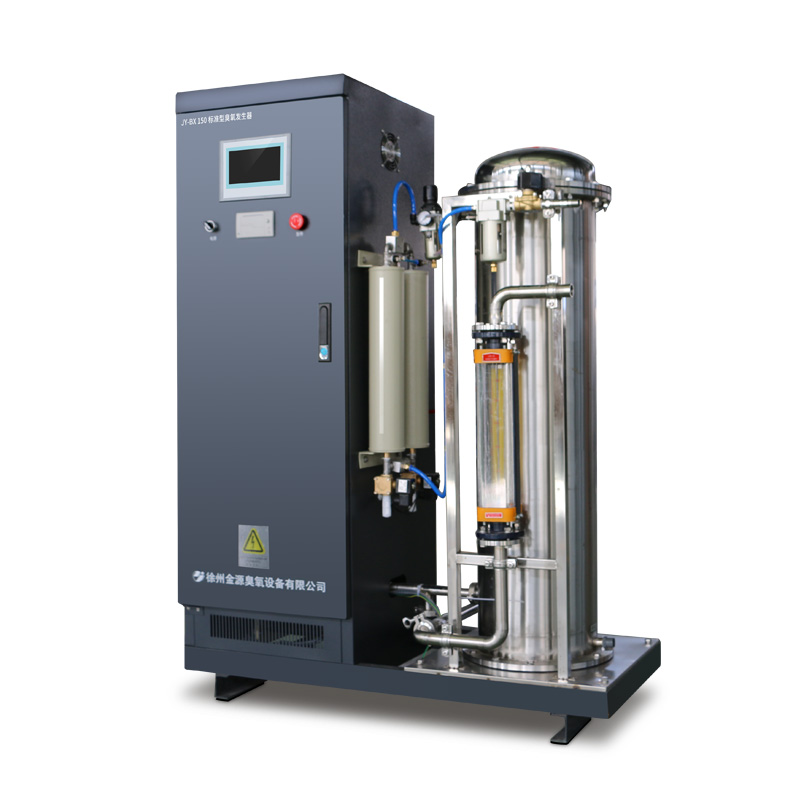

JY-BX水冷外桶臭氧发生器含PLC

2018-02-05 11:35:19| 发布者:超级管理员| 查看:2288

用途:

JY-BX新一代标准型水冷式臭氧发生器含PLC在线监测与打印系统,

适用于对制药、食品设有HVAC系统的洁净区、加工车间等进行大规模空气净化消毒达到GMP认证标准。设备具有可监测数据、集成、浓度可调等功能完备的特点等。


技术特点


1 、本设备采用可编程PLC系统和在线监测打印系统,可实时检测洁净室臭氧浓度、设备电流、功率、水温等参数。按照设定的臭氧浓度长时间运行以及实时打印臭氧浓度。

      配备的臭氧探头,可连续监测臭氧浓度,以配合PLC控制臭氧发生器的运行,稳定或投加减少臭氧产量等。

9 PLC.jpg


2、采用水冷式钛合金臭氧放电管,具有臭氧浓度高,寿命长,臭氧产量稳定等优点。



3 、变频器控制单元系统,代替开放式电源和IGBT模块。运行可靠稳定,保护功能齐全,是保障臭氧发生器可靠运行的核心条件之一。



4、 臭氧放电室内外电极做工严谨,气隙均匀、放电间隙均匀。从而保证臭氧高产量,同时可以降低臭氧设备运行温度,减少能耗。




PLC系统

臭氧发生器电源柜内均配备 SIEMENS可编程控制程序和触摸屏,可以通过触摸屏改变臭氧发生器的功率值,从而实现臭氧产量的平滑调节。

系统实现功能:

a.具备的主要功能:监视、控制、开关、设定、报警、循环开机、紧急停机、故障记录、通信功能、通过通讯网络与全厂自控系统统一工作等;

b.在线实时监测臭氧发生器的臭氧流量、气温、水温、气压等关键工艺数;

c.在恒气体流量的工况下,通过改变功率设置值,实现臭氧产量的平滑调节:

d.可以从本地触摸屏上控制臭氧的开启、停止;

e.关键工艺参数可以在触摸屏上显示;

f.PLC 通过实时检测流量计、温度变送器、压力变送器、冷却水流量开关等变送器的反馈信号,对臭氧发生器进行实时保护,一旦出现相应的报警信号,启动报警保护程序;







型号臭氧产量
(g/h)
电源
(V/Hz)
整机功率
(Kw)
气量
(m³/h)
冷却水流量(m³/h)外形尺寸
(mm)
JY-BX-210A210380/502.27.00-9.000.60-0.801150*530*1570
JY-BX-250A250380/502.58.60-11.200.75-1.00
JY-BX-300A300380/502.711.50-12.500.90-1.20
JY-BX-350A350380/502.913.50-14.501.08-1.40
JY-BX-400A400380/505.215.50-16.501.20-1.601250*600*1570
JY-BX-500A500380/506.217.20-22.401.50-2.00
JY-BX-600A600380/507.220.00-26.001.80-2.40
JY-BX-800A800380/5012.828.00-35.002.30-3.20
JY-BX-1100A1000380/501634.80-44.503.00-4.001350*720*1750
JY-BX-2000A2000380/503267.00-97.007.00-8.001450*820*1800
JY-BX-3000A3000380/5045115.00-125.0010.00-12.001550*850*1800



<
>
